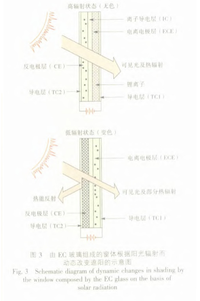

WoT玻璃结构为6层，从底层玻璃(Glass}向上，分别附着导电度TC1、电离电极层ECE、离子导电层IC、反电极展CE、导电晨TC2。在太阳光照及外加微小功率的直流电源作用下，电离电极层中的理离子被本征激发，从电离电极层到反电极层成从反电极层到电离电极层运动，便玻璃产生变色，从而遮当阳光，导致破璃的透光率和热传导随之发生改变(这种变化在图1中表示为一条直线)。采用WoT玻璃制成的窗体简称WoT窗，其窗体形式还要经过处理，即进行中空组合：外侧采用WoT玻璃，内侧采用普通玻璃的双层结构。图3所示为基于WoT玻璃的窗体形式及工作原理示意。可以看出，在玻璃两极加电并采取适当调节的条件下，玻璃会随室外阳光照射发生明显的明暗变化，犹如动态遮阳效果，达到了动态调节阳光热传导量、降低室内能耗的目的。要想使WoT窗达到理想的热传导及可视效果的动态变化，还要对其进行控制。方法就是针对室外的阳光辐射来动态地调节WoT窗的供电电压，从而引导WoT玻璃电离电极层ECE中电子成游离状态。为了达到这种自适应的控制，一般要满足以下两点要求：

a.动态调节供电电压、电流及电源极性。

b.在合理的时间内达到控制最优。

根据相关研究，EC窗的变色规律有如下特点：

a.在窗体表面温度为10℃左右时，其切换变色时间大约是6～7 min；而在室外气温低于0℃时，其切换变色时间长达40～85 min (460 mm×890 mm样片）。

b.在变色过程中，施加电压为±3 V%DC，日平均功耗为0.07～0.30 W。

c.切换速度取决于玻璃窗尺寸。高的切换速度可以在一定程度上加快玻璃变色的响应及避免控制器振荡。
