大赛作品详情

作品名称：手持抛光机
学校名称：衢州学院
参赛队伍：匠心精研
参赛学生：储俊宋世琦王鸿瑞
指导老师：尹涛

详细说明

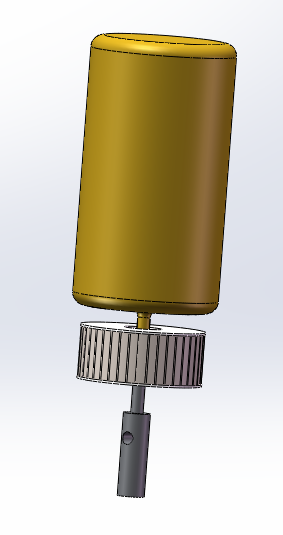

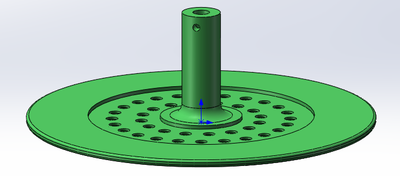

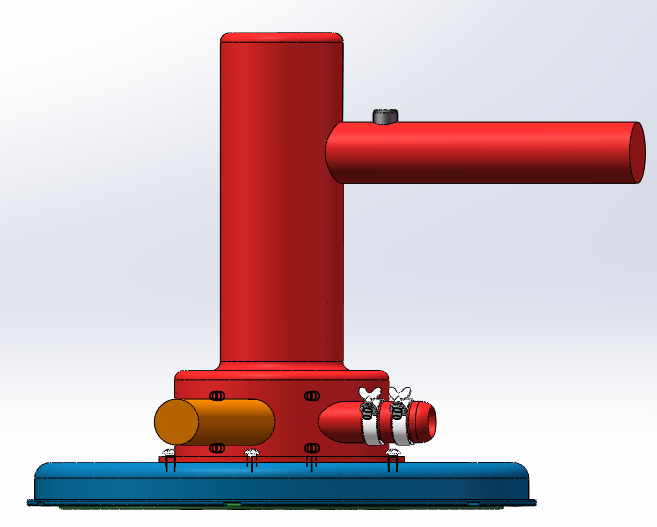

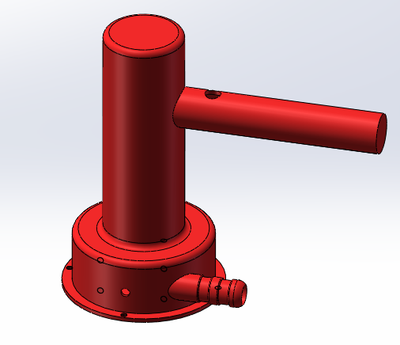

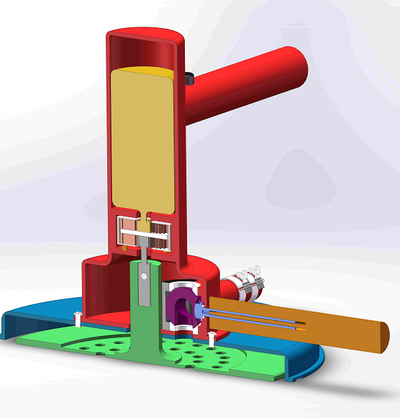

构造了一种供水手持式抛光装置，该装置包括壳体、工作系统、冷却液供应系统；壳体由独立的左、右壳体组成，壳体中间设置固定框，用于固定电机、齿轮、齿轮轴和齿轮轴组成的工作系统，齿轮紧贴的固定环和固定框之间设置钢珠减少摩擦；工作系统中的齿轮轴下接底盘，底盘上开了环形槽，槽内开若干小孔，用作冷却液供应系统的冷却液输出，小孔下底面进行倒角处理，即可以增大冷却液和工件表面的接触面积又可以储存部分冷却液，做到冷却液的充分利用。壳体下方与底罩螺钉连接，底罩用于防止冷却液飞溅；冷却液供应系统中冷却液由壳体上的突出的接口进入，接口上装有以螺钉控制松紧的固定圈，用于固定冷却液输入端，达到冷却液不断供的目的。冷却液输出由球阀等类似阀体结构控制，通过转动装在与阀体连接的阀杆上的手柄可以控制阀体开放程度，起到调节冷却液的输出速率。阀体配合密封圈通过固定片固定到壳体上。
