大赛作品详情

作品名称：三齿轮行程放大机构
学校名称：保定理工学院
参赛队伍：三齿轮行程放大机构
参赛学生：田昊冯达李剑
指导老师：王胜曼李焕娜

详细说明

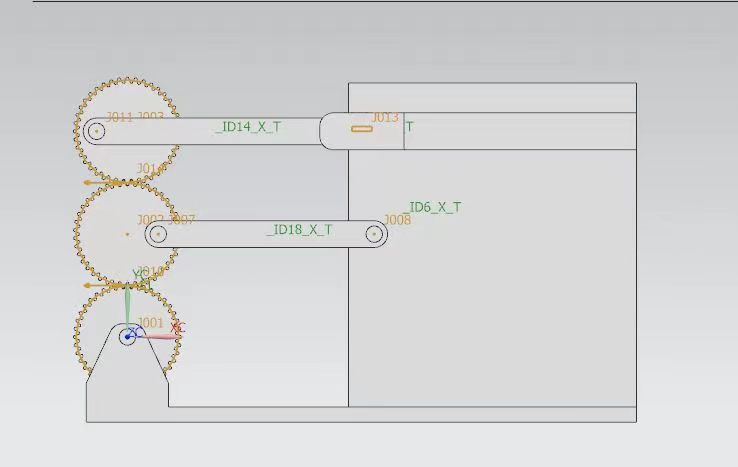

现代自动化生产线中，经常会用到行程放大的往复式运动结构，用来直线送料出料等等操作，而通常的行程放大往复式运动结构，结构复杂，机构臃肿，对速度及位置的难以精确控制。齿轮机构是现代机械中应用最广泛的传动机构之一，它可以用来传递空间任意两轴之间的运动和动力，具有传动功率范围大、效率高、传动比准确、使用寿命长、工作安全可靠等特点。三个相同的齿轮由一个系杆连接起来，其中一个齿轮与机架铰接，构成一个差动轮系，两个连杆分别与两个从动齿轮上的偏置孔铰接，且一个连杆的另一端与机架铰接，另一个连杆与一个滑块铰接，滑块可沿导座在水平方向移动，当铰接在机架上的齿轮转动时，连杆绕机架摆动，滑块有较大行程。
