作品名称：时间继电器在三相异步电动机顺序启动、逆序停止中的应用
学校名称：郑州科技学院
参赛队伍：时间继电器在三相异步电动机顺序启停中的应用
参赛老师：沈华刚

详细说明

一、开发背景

三相异步电动机的控制是电工电子技术非常重要的一个知识模块，许多同学学习完基本控制电路之后，对稍微复杂一点的控制电路设计，感觉到掌握得不够熟练。微课利用时间继电器在三相异步电动机控制中的应用，设计了具有顺序启动、逆序停止功能的三相异步电机控制电路，并利用CADe-SIMU V3.0 ZH软件进行了仿真，利用动画演示了其过程，这样有利于学生更好地掌握三相异步电动机控制的内容。

二、使用说明

Windows XP、Win7、Win10都可以运行，若需要动手仿真电路，可以安装CADe-SIMU V3.0 ZH.exe软件，该软件和顺序启动、逆序停止电路仿真源文件包含在压缩包中。

三、电路设计要求

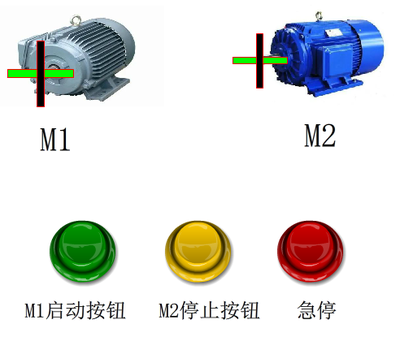

（1）启动时，电动机M1先启动，经过10s延时后，M2自动启动；

（2）停止时，M2先停止，经过6s延时后，M1停止，也可以总停；

（3）电路具有短路、失压及过载保护。
视频讲解
微课视频.mp4
