作品名称：基于逆向工程的皮卡丘创新设计
学校名称：北方民族大学
参赛队伍：A60801
参赛学生：张学军杨志民邵烁
指导老师：刘广君康亚明

详细说明

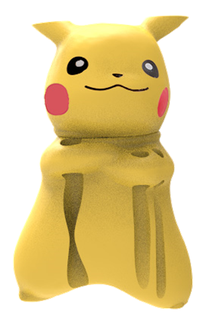

本作品以皮卡丘为模型，采用逆向工程技术，并利用三维光学扫描仪对模型进行扫描，得到皮卡丘外形三维点云数据，再结合逆向工程软件Geomagic Studio和Geomagic Qualify分别对其进行三维数据重构和误差分析，并以此为基础，运用TRIZ理论并结合CAD软件SolidWorks对其进行创新设计，使用Keyshot软件对其进行渲染，使用CAM软件UG对其进行数控加工仿真，运用3D打印技术完成对洗笔桶盖子的3D打印，利用CAXA电子图板完成部分工程图的绘制。通过创新设计共获得两种个性化的创新产品，分别是水彩笔洗笔桶和象棋。

水彩笔洗笔桶是以皮卡丘点云数据为基础，运用CAD/CAM软件、逆向工程技术和3D打印技术所得到的创新性产品。洗笔桶一物多用，结构简单，方便携带，其外形简约、可爱、时尚。

象棋是基于皮卡丘整体点云数据、CAD/CAM软件、3D打印技术所获得的创新产品。棋子是为皮卡丘整体点云数据所创新得到的，为使棋子能不易丢，对棋盘进行创新设计。
