大赛作品详情

作品名称：隧道电缆在线监控装置
学校名称：湖北恩施学院
参赛队伍：技术改变未来
参赛学生：饶逸鸣
指导老师：姚楚侨

详细说明

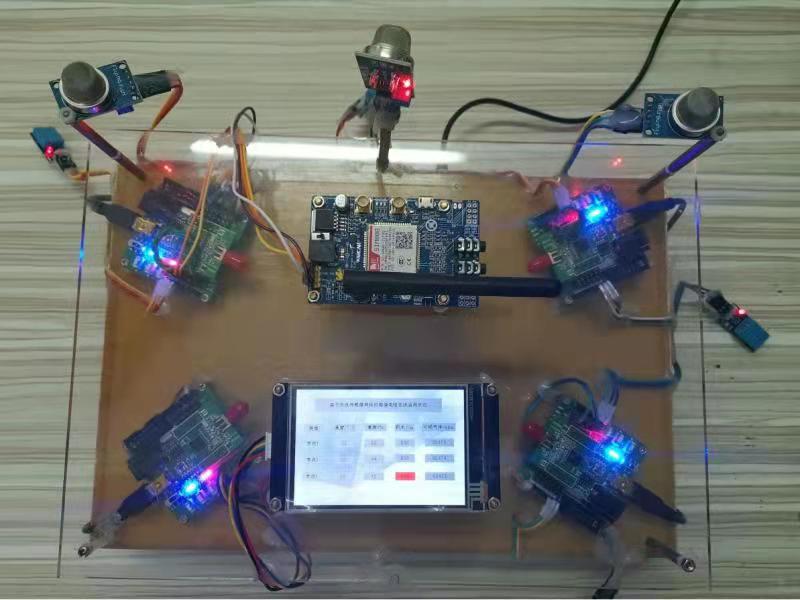

本作品主要是为了解决传统隧道电缆监控中耗材耗力的问题，而设计了一款集温湿度检测、积水深度检测、可燃气体浓度检测及数据实时传输显示为一体的隧道电缆在线监控系统。

本系统以CC2530芯片作为主控单元，分为多个子系统，使用ZigBee组网技术组成一个网络系统，实现数据的无线传输，使用算法排除因传感器导致的异常数据，在串口屏和网页端实时显示数据。通过温湿度传感器（DHT11）、可燃气体浓度传感器（MQ-2）、水位传感器采集电缆周围的环境情况，当采集的数据高于设定值时，显示屏和网页端变色提示，并产生振动报警，同时会给管理人员发送一个短信指令。每一个系统都相对独立，不会受到其他系统的干扰，在设计时，子系统先预留出通信接口，然后通过这些接口与单片机CC2530进行数据通信，数据汇集到协调器后通过有线的方式将数据传到隧道外，再经由GPRS传输到云端，完成数据的实时显示和自动化控制等。
