作品名称：车间废屑清扫分类机
学校名称：天津职业技术师范大学
参赛队伍：感恩昨天
参赛学生：郝继雄杜广森姜山川
指导老师：陈华英刘佳

详细说明

车间废屑清扫分类机是一种可以将车间机床加工过程中飞出的废屑进行清理并对其分类收集。本设计可以及时将机械加工过程中飞溅出的铁屑、铝屑、塑料屑收集起来，提高车间工作效率以及保护操作人员人身安全，同时对收集起来的废屑进行分类收集，无需再人工分离，减轻人工劳动强度，提高了工作效率，它的发明在当今市场上能够受到各大平行机构的欢迎，所以它具有很大的市场价值。

本设计的工作流程是：风机叶轮在电动机的高速驱动下,吸入屑体部分与外界大气压形成一个相当高的负压差，在此负压差作用下，吸嘴附近的废屑随气流进入铁屑分离装置，通过两个带有强磁的滚筒，铁屑在强磁的磁力吸引下吸附在滚筒表面，其他屑体随气流的作用进入水箱分离装置，由于铝屑和塑料屑的浮力不同，铝屑沉入水底的过滤网上，塑料屑则浮在水表面。

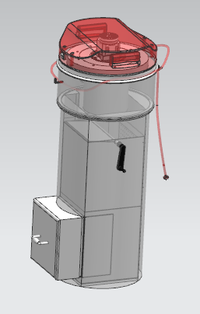

本设计的技术方案具体如下：车间铁屑清扫分类装置，包括吸入废屑装置、分离铁屑装置和分离铝屑与塑料屑装置，设计结构简单，实用可靠，操作简单方便。通过吸入废屑装置、分离铁屑装置和分离铝屑与塑料屑装置的连贯性运转，可将车间路面上的切屑清扫干净。经过实验得知，本设计可以对机加工时飞溅出来的废屑达到百分百的清洁，百分之九十的分类。
