作品名称：水龙头模具
学校名称：百色学院
参赛队伍：启航百色
参赛学生：谢俊君杨彬张飞
指导老师：黄耀光

详细说明

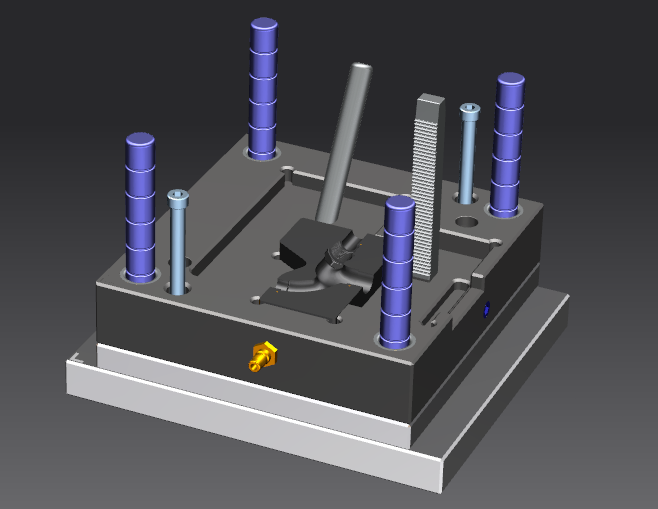

众所周知塑料水龙头因安装更换方便且外形美观、造价低廉，实用性强，有很高的市场前景，但是因水龙头腔体复杂程度高,塑料水龙头在实际生产中往往要使用到镶件，脱模后还要经过多道工序处理才可完成，从而增加了劳动成本。如何使得该产品更加低廉，生产效率更高，关键就在于模具的设计开发。水龙头塑件是三通管结构，模具必然是三向抽芯，因此抽芯机构的设计将会是模具设计的难点关键。本套模具的两个进出水抽芯都做在同一个滑块上并具备一度的拔模斜度，当斜导柱抽出时两个抽芯将会被同时抽出。这样的设计不但可以节省行位占模具的空间和降低加工难度，而且使得模具更加简单，美观。由于出水口是圆弧抽芯，所以抽芯运动轨迹和出水通道弧度可以完全吻合，从而可以柔性抽出，降低了产品的拉伤系数，提高生产效率。
