铜管折弯扩孔机技改说明书

  铜管折弯扩孔机技改是根据工厂中加工铜管折弯扩孔都是分开两部机器去完成，这样的速度又慢又累。开始需要在折弯机上进行折弯然后在另一台机器上进行拔孔，人工操作进行，速度慢，分为几个批次进行拔孔！机器为人工拔孔，手动操作，冲床拔孔，速度慢重要的是浪费了时间而且没有效率而进行改造的。

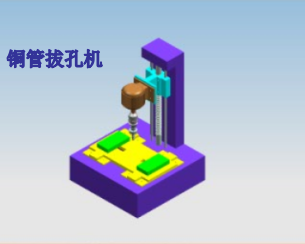

一、铜管折弯扩孔机主要功能部件包括

1.底板、2.操纵手柄、3.连杆、4.燕尾滑块、5.燕尾槽、6.导向装置、7.冲头模、8.夹紧模、9.扩孔机、10.夹紧机构、11.曲柄滑块装置、等等

二、铜管折弯扩孔机主要特点及工作原理

1、本机由液压、气动系统，AC伺服系统组成执行工作;

2、本机采用进口PLC可程式微电脑控制，整个焊接过程由程序执行，快速而准确;

3、本机送料与分角均由AC伺服系统控制执行，该机经特殊设计，冲头可从铜管内部往外冲孔翻边一次完成，并可将铜管直线运动与旋转运动;

4、本机采用数控定位一次装夹铜管可设定多孔加工，不规则定位加工;

5、本机系统具有冲孔、翻边两种功能，具有手动、自动两种可选模式;

6、本机能对同一管料实现一次装夹冲出不同间距、不同角度的多个孔;

7、本机架牢固，工作时无震动现象，运动件无运动不畅现象;

8、本机铜管夹紧、冲孔翻边采用油压驱动，是空调笛型管冲孔翻边加工的理想设备;

9、本机重要电器元件和PLC原件均采用其他知名国家的品牌产品，以保证控制系统准确性、稳定性、及可靠性，设备的电器元件的安装符合国家的有关规定，并有可靠的接地装置。

三、铜管折弯扩孔机的使用注意事项

使用之前

1、应穿戴好劳保用品。

2、检查好推力辊、信号辊、碾压轮等处的螺钉是否松动，若松动，应立即上紧。

3、要相互配合好，往机床上放、取锻件时，要准确、夹牢，以防掉落、烫伤、砸伤

使用时

1、保持好铜管在加工的过程中跟钻头之间的润滑，不够的话要及时加润滑剂。

2、在加工过程中如果有突发事件，要马上按急停。

3、观察好机械手的运作，如果存在错误要按急停进行更改。

使用之后

1、调整或者修理机床的时候，必须关掉电源，挂上“禁止合闸”的警示牌，需要手动或开动时，要通知好每一个操作员，否则不准开动。

2、机床停机时，要确定好是否还有铜管在底板上。

3、检查好每一台机器是否关机了，再离开。

本发明的特点是：

本设计能达到在速度上将提高没改造前的三倍。在劳动力方面大大缩减了人手，工序方面也将一体化进行。本来要三台机器才能完成全部工序的也将在一部机器里面完成，这样也大大节省的财力，人力，物力。在安全性能方面上也更加可靠。
