作品介绍

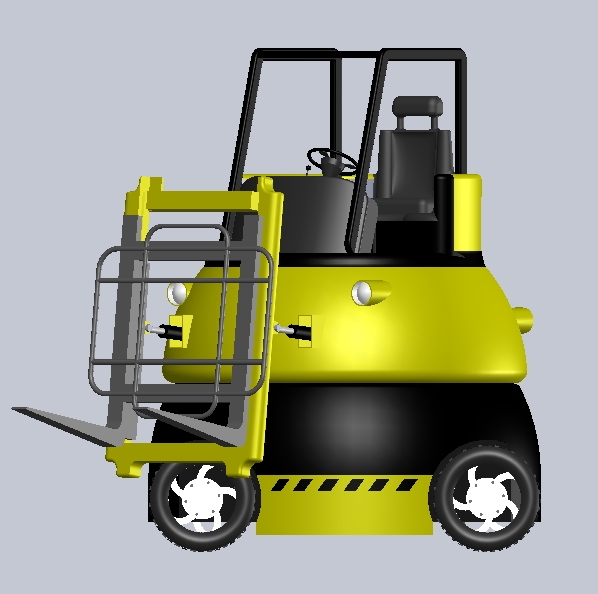

本作品设计了一种叉车用旋转式推出器，解决了现有叉车推出器在使用过程中存在的货物存储和转运的工作效率低、人力成本高及机械自动化低的问题。本设计是通过以下 的技术方案实现的:本设计公开的叉车用旋转式推出器，包括主架板、底货叉、上夹紧机构、侧夹紧机构、推出机构、后端面板、回转支承和液压控制系统，所述上夹紧机构、侧夹紧机构和推出机构分别与主架板活动连接，回转支承安装于主架板和后端面板之间，叉车用旋转式推出器上还设有PLC控制装置，PLC控制装置通过通信电缆分别与叉车操纵台及电磁控制阀连接，所述液压控制系统包括液压马达、电磁控制阀、调整油缸、旋转中心配流阀，以及分别与旋转中心配流阀通过高压胶管连接的上夹紧油缸、侧夹紧油缸、推出油缸，所述电磁控制阀通过高压胶管分别与调整油缸、旋转中心配流阀连接；所述后端面板上设有液压马达、减速器、导轨槽及底挂钩，液压马达与减速器连接，减速器与回转支承连接，所述导轨槽上设有调整油缸。根据叉车用旋转式推出器所配套的叉车油路不同，所述液压马达与电磁控制阀连接或者液压马达与叉车液压油路直接连接用以实现叉车用旋转式推出器的旋转功能。所述主架板上设有铰接座甲、纵向导轨槽，纵向导轨槽之间的主架板上设有旋转中心配流阀，在主架板的侧加紧机构一侧设有横向导轨槽和导向槽甲。所述上夹紧机构包括上夹臂、上导向臂、上夹紧油缸，上夹臂的两端分别设有顶货叉，上夹紧油缸的底部固定于主架板上，上夹紧油缸的顶部与上夹臂固定连接。所述侧夹紧机构包括侧夹紧油缸、侧导向臂、侧夹臂，侧夹臂上设有均匀分布的侧货叉，所述侧夹紧油缸的缸底端与主架板固定连接，缸头端与侧夹臂固定连接。所述推出机构包括推出油缸、推出板以及分别与主架板和推出板活动连接的伸缩机构，所述伸缩机构之间设有连接件，推出油缸的缸底端与主架板上的铰接座甲连接，缸头端与连接件连接，推出板上设有铰接座乙、导向槽乙。

与现有技术相比，本设计的有益效果是:

1、本设计提高了在货物转运存储中的机械自动化程度，而且能够进行360°的双向液压旋转，搬运货物时能够方便的将托盘从货物底部取出，提高货物存储和转运的工作效率，降低了货物存储和转运的人力成本；

2、本设计采用PLC控制装置，实现了机电一体的自动控制，减少了操作人员繁琐的操作流程，而且PLC控制装置能够实现精确的动作控制，快速完成各项指定动作，操作人员只需要简单的培训即可准 确操作；

3、本设计中的电磁控制阀及旋转中心配流阀依据设备性能进行适配，具有密封性好，可靠性高的特点，有效延长了液压控制系统的使用寿命而且能够有效地避免油管的突然爆裂造成的货物损失；

4、本设计公开的叉车用旋转式推出器设计合理、结构紧凑，操作视野开阔，而且结构简单维护方便，能够降低设备的维护成本；

5、本设计中的伸缩机构为三层式铰接的剪式机构，能够减少产品的自重及失载距，延长旋转推出器的使用寿命；

6、本设计的适配性好，其后配有的导轨槽及底挂钩能够适配不同型号的叉车，并且在工作时，导轨槽上的调整油缸能够调节旋转式推出器与货物之间的位置关系，避免了操作人员调整叉车的位置，节省了搬运货物的时间。
