作品名称：棒料砂带拋磨机
学校名称：烟台职业学院
参赛队伍：烟职远航一队
参赛学生：陶海龙温淏袁志刚
指导老师：王仲勋滕磊

详细说明

考虑到本产品针对超长棒料精加工，设计设备由独立抛磨机组组合而成，单个机组长度1200mm，配合以适当的进出料装置，可加工超长工件。

为实现棒料加工过程中较高的加工效率和单组设备较高的加工精度，设置驱动辊，在驱动辊摩擦力的作用下带动棒料旋转，与砂带旋转方向相反，实现更大的相对切削运动。在要求的一定加工精度下，允许棒料以更快的速度进给，提高了加工效率。

多组抛磨机组组合使用，并在不同的机组设置砂带不同的张紧情况，实现一次加工完成棒料粗磨、精磨至超精磨的加工过程，极大提高精加工效率。

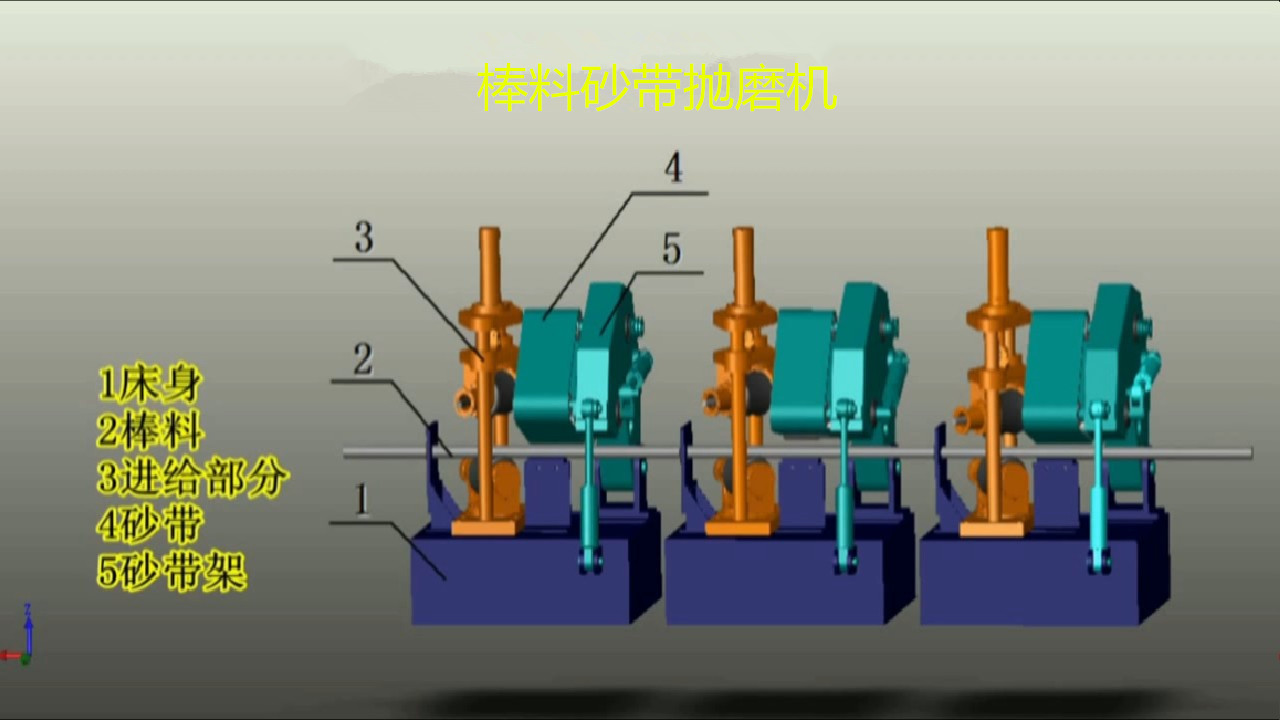

三个抛磨组件组合使用可一次完成棒料的粗磨、精磨至超精磨过程。工作过程中，棒料进入抛磨机后，进给部件3下移，棒料在两驱动辊旋转的摩擦力下向右进给。进给过程中棒料顺时针转动，在油缸5的作用下，砂带架带动砂带落下，压紧棒料。砂带在胶辊的驱动下顺时针转动，在棒料与砂带的切点处相对线速度为两者线速度之和。粗磨完成后，砂带架会抬起，精磨和超精磨工作重复上述过程。
