管筒自动冲孔机产品说明书

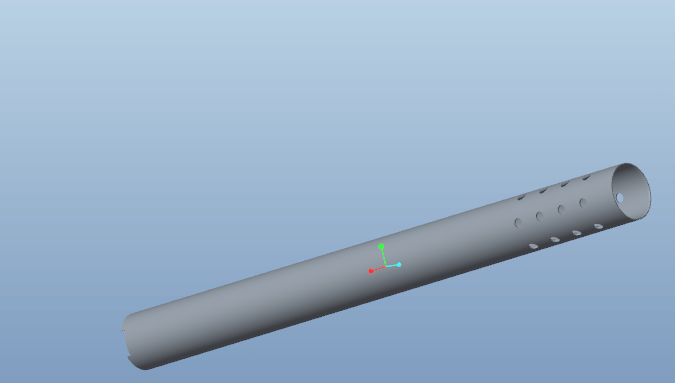

铜管自动冲孔机是针对应用于太阳能、空调及电冰箱制冷设备等行业专业开发出的一整套自动化加工设备，如今管筒自动冲孔机主要包括太阳能铜管冲孔切槽机、空调铜管拔孔机、气动铜管冲孔机和电冰箱铜管自动冲孔机等等。该设备针对规格直径为20毫米左右的铜型材可以精确冲孔，所冲出的孔在一条直线上，不会偏移，可以一次性在铜管上冲出数行的小孔。加工冲孔时便于更换各种孔径的模具，适应范围及其广泛，操作方便，工作中自动抓取型材，自动冲孔，自动切槽后自动输送全部工艺一次性完成。

一、铜管自动冲孔机主要功能部件包括：

1机身、2夹件机构、

3送料机构、4模具夹紧机构、

5冲裁机构和模具。其中模具包括活动凸模、凹模件、活动芯模、芯模外套、芯模外套固定管、活动芯模连接杆等等。

二、管筒自动冲孔机主要特点及工作原理：

1、管筒自动冲孔机整台设备由液压、气动系统，AC伺服系统组成执行工作；

2、管筒自动冲孔机采用PLC可程式微电脑控制，整个焊接过程由程序执行，快速而准确；

3、管筒自动冲孔机送料与分角均由AC伺服系统控制执行，该机经特殊设计，模具冲头可从铜管内部往外冲孔翻边切槽一次完成，并可将铜管直线运动与旋转运动同事完成；

4、管筒自动冲孔机采用模具铜型材定位一次装夹可设定多孔加工；

5、管筒自动冲孔机系统具有冲孔、翻边切槽三种功能；

6、管筒自动冲孔机能对同一管料实现一次装夹冲出不同间距、不同角度的多组孔；

7、管筒自动冲孔机机架牢固，工作时无震动现象，运动件无运动不畅现象；

8、管筒自动冲孔机铜管夹紧、冲孔切槽翻边采用油压驱动，是空调、冰箱铜管冲孔切槽翻边加工的理想设备；

9、管筒自动冲孔机重要电器元件和PLC原件均采用品牌产品，以保证控制系统准确性、稳定性、及可靠性，设备的电器元件的安装符合国家的有关规定，并有可靠的接地装置。

三、铜管冲孔机的使用注意事项：

使用前：

1、在冲孔机使用前，一定要检查模具冲头处是否有杂物（如有必须清除干净方可使用）；

2、在模具冲头上部（冲头上下活动部位）加上润滑油；

使用时：

1、冲孔机持续工作时，保持冲孔机加油部位不缺油；

2、使用时如有异响，（非正常冲孔机工作时响声）要及时处理；

3、在安装冲孔机时切勿用铁制工具敲打冲孔机任何部位；

4、建议使用气压：3-5KG\CM。

使用后：

1、使用完毕，先把冲孔机擦试干净，主要是模具冲头；

2、在冲头处加上润滑油，把冲头压下至最低位置，方能更好的保护冲孔机。

四、管筒冲孔机常见故障及排除方法：

冲头打下去上不来：

1、将气压调至4-5KG\GM；

2、将冲孔机冲头下调0.5MM位置，使冲孔机冲头打下去深点。

冲孔后有毛边：

1、 先用金钢挫将模具冲头磨五六分钟左右，然后用油石磨二三分钟即可；

2、 如果此方法打出来还是有毛边，请联系设备生产厂家。

冲孔机冲下去的停留时间是否过长间歇性冲不到孔或时好时坏：

1、检查气压是否偏低；

2、气量是否不足，建议气压：5~8KG/m2；

3、检查电磁阀是否进水或消声器堵塞；

4、检查气缸是否漏气。

本发明的特点是：

1、结构非常独特新颖，它可实现圆管异型管材冲孔切槽翻边一次性完成；

2、其最独特地方是原来在管材上冲孔是用钻头钻孔精度不高，效率低，本铜管自动冲孔机是从外向内冲压改变了传统的冲孔方式，解决了以往在管上冲孔切槽翻边一次成型的难题；3、本铜管自动冲孔机属于冲裁工艺上的一次革命性突破，为当今机械行业在孔特征制造方面提供了极大的帮助。
